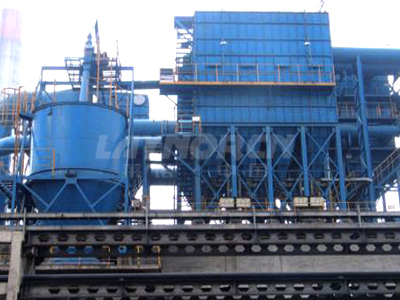

焦炉地面站除尘器
焦炉地面站除尘器一般采用布袋除尘方式，从装煤车吸尘罩中抽吸的含尘气体进入除尘器后经滤袋过滤，粉尘与气体分离，落入灰斗，由于焦炉烟气的特殊性，粉尘粘性较大，在灰斗中易形成架桥和粘壁，特别是对保温系统处理不好的灰斗，堵灰的问题更是严重。焦炉厂主要的污染点有机侧炉门、焦侧炉门、炉顶这三项用地面除尘站处理备煤车间破碎机用普通的布袋脉冲器处理洗煤车间和备煤车间一样筛焦楼由于水分大可以用水除，或者用塑烧板除尘。
焦炉地面站除尘器采用低压清灰方式，滤袋喷吹程序和控制时间等由电气PLC系统进行控制，回收的粉尘可外卖或拉至料场处理。除尘系统设计处理风量为60000m3/h，在确保除尘效果和除尘系统可靠运行的条件下，根据除尘系统阻力和焦炉的运行情况，调整确定风量。焦化厂地面站除尘器是莱诺环保借鉴国内外高新技术，生产的新型长布袋除尘器，是在常规短袋脉冲除尘器的基础上发展起来的一种新型、袋式除尘器，它不仅综合了分室反吹和脉冲清灰的特点，克服了普通分室反吹强度不足和一般脉冲清灰粉尘再附的缺点，而且加长了滤袋，充分发挥压缩空气强力清灰的作用。是一种除尘效率高，占地面积小，运行稳定、性能可靠，维修方便的大型除尘设备，可广泛应用于冶金、铸造、建材、矿山、化工等行业。
该流程采用装煤与出焦干式除尘二合一技术，将装煤除尘与出焦除尘合并为一套除尘系统，利用出焦除尘过程中吸附在滤袋上的焦粉作为涂层，使装煤过程中吸入烟气中的焦油及粉尘不能直接与滤袋接触。出焦除尘与装煤除尘交替运行，_滤袋长期使用而不被粘结和堵塞。系统的优点是装煤除尘与出焦除尘两个子系统共用1台除尘器、1台风机以及1套排储灰装置。除尘器采用离线脉冲袋式除尘器，滤料选用新型_针毡滤料。
1、装煤除尘采用非燃烧方式兑入大量的空气，使烟尘中的可燃成分含量远低于爆炸下限，_了烟尘进入除尘大系统中是可靠的；
2、焦侧除尘系统收集的是干燥的焦粉和气体能有效的吸收装煤烟尘中的有害成分，焦油和水分，不需考虑除尘设备的保温，加热，防结露等措施；
3、采用低压管喷脉冲除尘器大大的提高了除尘器的清灰能力，防止粉尘粘结滤料，而增大系统阻力；
4、本系统设计充分发挥地面除尘设备的净化处理能力，通过风机和管路系统的特殊设计和控制使装煤除尘与焦侧除尘合为一个系统，可大大节省改造投资。
焦炉出焦的大量高温含尘烟气，经导焦槽上大型吸气罩捕集后，通过接口翻板阀进入集尘主管，送入蓄热式冷却器冷却，然后进入袋式除尘器净化。净化后的烟气通过风机、消音器及烟囱排入大气。含尘气体从布袋除尘器入口进入后，由导流管进入各单元室，在导流装置的作用下，大颗粒粉尘分离后直接落入灰斗，其余粉尘随气流均匀进入各仓室过滤区，过滤后的洁净气体透过滤袋经上箱体、提升阀、排风管排出。随着过滤工况的进行，当除尘布袋表面积尘达到额定厚度时，由清灰控制装置（差压或定时、手动控制） 按设定程序关闭提升阀，控制当前单元离线，并打开电磁脉冲阀喷吹，抖落滤袋上的粉尘。落入灰斗中的粉尘经由卸料阀排出后，利用输灰系统送出。通过布袋除尘器和冷却器捕集下来的粉尘经气动双层排灰阀进入刮板输送机，再由斗式提升机将粉尘送入粉尘仓，然后由加湿卸灰机定期将粉尘装入汽车运出。为节省电能，在通风机和电机之间配置了调速型液力偶合器，通过摩电道将信号传输到除尘站地面控制系统，通风机由低速转为高速时产生较大的吸力，将粉尘抽到除站进行处理，推焦后，偶合器勺管由高位转为低位，风机由高速变为低速。
在通风机由高速转为低速时，开启冷风阀及旁通阀，使除尘器在清灰时处于离线状态，同时使冷却器蓄热板冷却，为下次出焦做准备。脉冲电磁阀自动进行脉冲反吹，然后振动器振打排灰。
1、装煤除尘采用非燃烧方式兑入大量的空气，使烟尘中的可燃成分含量远低于爆炸下限，_了烟尘进入除尘大系统中是可靠的；
2、焦侧除尘系统收集的是干燥的焦粉和气体能有效的吸收装煤烟尘中的有害成分，焦油和水分，不需考虑除尘设备的保温，加热，防结露等措施；
3、焦化厂地面站除尘器采用低压管喷脉冲除尘器大大的提高了除尘器的清灰能力，防止粉尘粘结滤料，而增大系统阻力；
4、本系统设计充分发挥地面除尘设备的净化处理能力，通过风机和管路系统的特殊设计和控制使装煤除尘与焦侧除尘合为一个系统，可大大节省改造投资。
